Mazak je eden največjih svetovnih proizvajalcev profesionalnih strojev. Naš cilj je biti celovit dobavitelj rešitev za industrijo, ki ponuja obdelovalne stroje, rešitve za avtomatizacijo, orodja in industrijske potrebščine.
Multi-Tasking stroji
“INTEGREX” je več-opravilnostni stroj, ki združuje funkciji CNC stružnice in rezkalnega stroja in omogoča visoko natančno obdelavo in produktivnost. INTEGREX je poznan kot sinonim za več-opravilnostne stroje.
Velikost vpenjalne glave 6” do 12 ”
| Serija stroja | Velikost std. vpenjalne glave | Maks. premer obdelave | Maks. dolžina obdelave |
|---|---|---|---|
Simultano 5-osno
INTEGREX i-H |
6″ / 8″ | Φ600 mm | 590 mm / 850 mm |
| 8″ to 12″ | Φ670 mm | 1010 mm to 2500 mm | |
Simultano 5-osno
INTEGREX i-150 |
6″ | Φ340 mm | 385 mm |
Simultano 4-osno Vstopni model
INTEGREX j |
8″ to 12″ | Φ500 mm | 500 mm to 1165 mm |
Velikost vpenjalne glave 10” do 18 ”, rezkalno vreteno #40 in #50
| Serija stroja | Velikost std. vpenjalne glave | Maks. premer obdelave | Maks. dolžina obdelave |
|---|---|---|---|
Simultano 5-osno
INTEGREX i-500 |
10″ | Φ700 mm | 1574 mm to 3074 mm |
Velikost vpenjalne glave 15” do 32 ”
| Serija stroja | Velikost std. vpenjalne glave | Maks. premer obdelave | Maks. dolžina obdelave |
|---|---|---|---|
| Simultano 5-osno Za dolge in velike obdelovance INTEGREX e-H |
15″ to 32″ | Φ820 mm to Φ1300 mm | 1512 mm to 8219 mm |
Velikost vpenjalne glave Φ610 mm do Φ2500 mm (vertikalno)
| Serija stroja | Tool shank | Maks. premer obdelave | Maks. dolžina obdelave |
|---|---|---|---|
| Vertikalno Simultano 5-osno Za večje obdelovance INTEGREX i-V |
BT40 / BT50 | Φ730 mm to Φ1700 mm | 1000 mm to 1665 mm |
| Dvo-steberni Simultano 5-osno Za večje obdelovance INTEGREX e-V |
BT50 | Φ1450 mm to Φ3500 mm | 1600 mm to 1800 mm |
| Dvo-steberni Simultano 5-osno RAM vreteno Notranja obdelava globjih izvrtin INTEGREX e-RAMTEC |
BT40 | Φ1250 mm to Φ2350 mm | 1250 mm to 1800 mm |
Multi-tasking integrirana obdelava zobnikov
| Serija stroja | Velikost std. vpenjalne glave | Maks. premer obdelave | Maks. dolžina obdelave | Maks. višina obdelave |
|---|---|---|---|---|
Integrirana obdelava in merjenje zobnikov
INTEGREX AG |
8″ to 12″ | Φ670 mm to Φ700 mm | 1101 mm to 1529 mm | – |
| Φ800 mm to Φ1400 mm | Φ1050 mm to Φ2300 mm | – | 1000 mm to 1684 mm |
5-osni obdelovalni centri
Vključno z VARIAXIS serijo strojev imamo pestro linijo rešitev vključno z avtomatizacijo za pokrivanje širokih potreb kupcev. Več-stranska obdelava in kompleksne 3D površine je možno obdelati z uporabo 5-osnega krmilnika v enem vpetju.
Modeli z nagibno mizo
| Serija stroja | Velikost palete | Vpetje vretena | Std. vrtljaji vretena | Maks. dimenzije obdelovanca |
|---|---|---|---|---|
Okolju prijazen

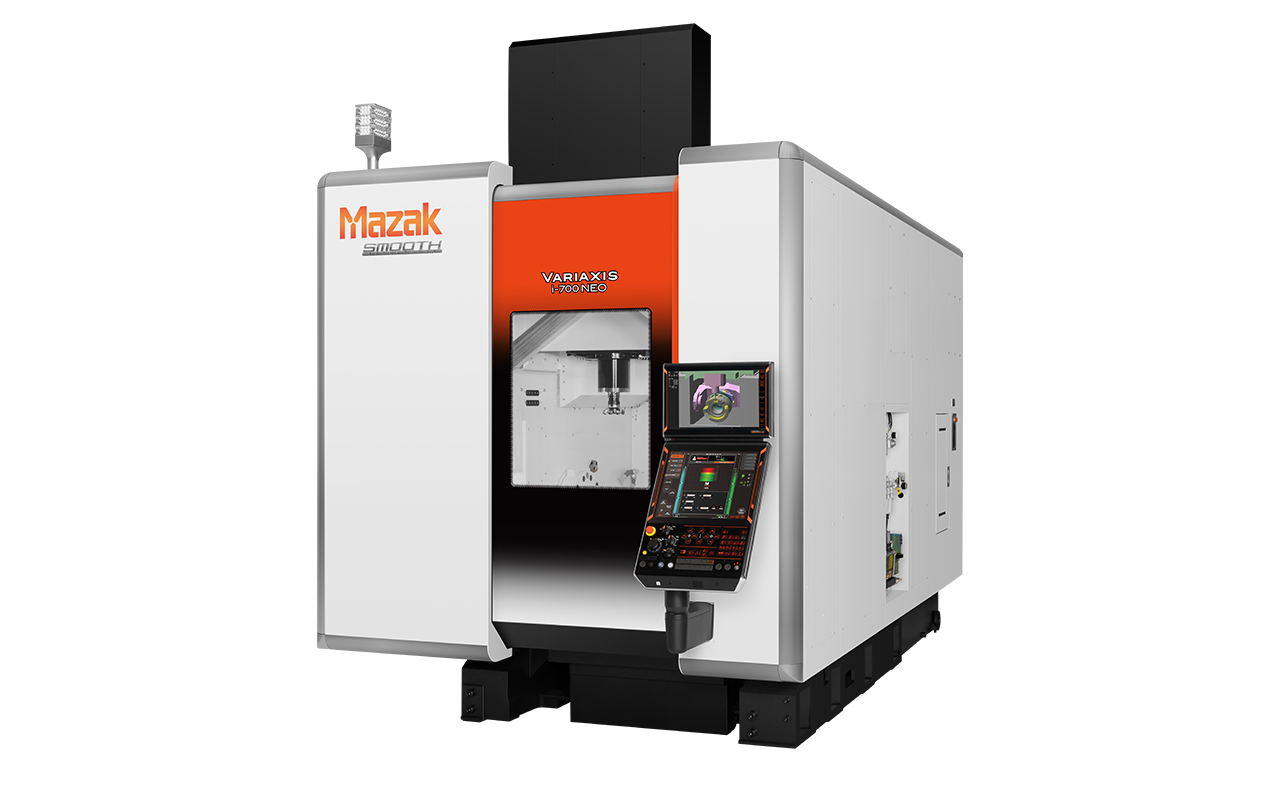

VARIAXIS i NEO |
Φ700 mm × širina 500 mm | BT40 | 12000 min-1 (rpm) | Φ850 mm × 500 mm |
| Φ800 mm × širina 630 mm | BT50 | 10000 min-1 (rpm) | Φ850 mm × 500 mm (Φ1000 mm × 415 mm) |
|
Najbolje prodajan stroj
VARIAXIS i |
Φ500 mm × širina 400 mm do Φ600 mm × širina 500 mm | BT40 | 12000 min-1 (rpm) | Φ500 mm × 350 mm do Φ850 mm × 500 mm |
| Φ1050 mm × širina 800 mm | BT50 | 12000 min-1 (rpm) | Φ1250 mm × 900 mm | |
| Kompakten stroj Prilagojen avtomatizaciji VARIAXIS C |
Φ600 mm × širina 500 mm | BT40 | 12000 min-1 (rpm) | Φ730 mm × 450 mm |
Kompakten stroj
VARIAXIS j |
Φ500 mm × širina 400 mm | BT40 | 12000 min-1 (rpm) | Φ500 mm × 350 mm |
| Obdelava veliko različnih kosov in majhne serije Prilagojen avtomatizaciji VARIAXIS i-300 AWC |
Clamp interface HSK-A100 holder |
BT40 | 12000 min-1 (rpm) | Φ350 mm × 315 mm |
Modeli z nagibnim vretenom
| Serija stroja | Velikost palete | Vpetje vretena | Std. vrtljaji vretena | Maks. dimenzije obdelovanca |
|---|---|---|---|---|
| Nagibno vreteno (B-os) Vertikalno Za večje obdelovance VORTEX i-V |
630 mm × 630 mm | BT50 | 10000 min-1 (rpm) | Φ1050 mm × 1000 mm / Φ1250 mm × 1400 mm |
| 800 mm × 800 mm | BT50 | 10000 min-1 (rpm) | Φ1500 mm × 1500 mm / Φ1700 mm × 1600 mm |
|
| Nagibno vreteno (B-os) Dvo-steberni Za večje obdelovance VORTEX e-V |
800 mm × 800 mm | BT50 | 10000 min-1 (rpm) | Φ1450 mm × 1600 mm / Φ1500 mm × 1655 mm |
| od 1000 mm × 998 mm | BT50 | 10000 min-1 (rpm) | Φ2050 mm × 1600 mm / Φ2300 mm × 1685 mm |
|
| Nagibno vreteno (B-os) Fiksna miza Za dolge obdelovance VTC |
3500 mm × 820 mm | BT40 | 18000 min-1 (rpm) | Φ820 mm × 3690 mm |
| Letalska industrija Nagibno vreteno (A-os / B-os) VORTEX II |
3240 mm × 810 mm / 4000 mm × 1250 mm | BT50 | 10000 min-1 (rpm) | 3240 mm × 810 mm × H725 mm / 4000 mm × 1480 mm × H735 mm |
| Visokohitrostna 5-osna obdelava Nagibno vreteno (A-os / B-os) VORTEX HORIZONTAL PROFILER |
4000 mm × 1250 mm / 4000 mm × 1600 mm | Izhod vretena 45 / 120 kW (nad. ocene) |
26000 min-1 (rpm) / 30000 min-1 (rpm) |
4000 mm × 1600 mm × H500 mm |
Funkcijsko specifični stroji
| Serija stroja | Velikost palete | Vpetje vretena | Std. vrtljaji vretena | Maks. dimenzije obdelovanca |
|---|---|---|---|---|
| Horizontalni Visoko hitrostna 5-osna obdelava HCR |
500 mm × 500 mm | BT40 | 12000 min-1 (rpm) | Φ700 mm × 643 mm |
| Orodjarstvo Ultra natančna obdelava UD |
320 mm × 320 mm | HSK-E40 | 45000 min-1 (rpm) | Φ400 mm × 300 mm |
Dvo-steberni stroji (z W-osjo)
| Serija stroja | Velikost palete | Vpetje vretena | Std. vrtljaji vretena | Maks. dimenzije obdelovanca |
|---|---|---|---|---|
| 5-osni dvo-steberni obdelovalni center Univerzalna glava VERSATECH |
3000 mm × 2100 mm do 10000 mm × 3100 mm |
BT50 | 8000 min-1 (rpm) | 3000 mm × 2750 mm × H1750 mm do 10000 mm × 3750 mm × H1750 mm |
CNC stružnice
Širok nabor specifikacij strojev – od 2-osnih modelov do stružnic z rezkanjem in dvema vretenoma. Izberete lahko najbolj ustrezen stroj glede na vaše potrebe. Nudimo state-of-art rešitve za masovno proizvodnjo, kot tudi za visoko raznolikost obdelovancev in majhne serije.
CNC stružnice
| Serija stroja | Velikost std. vpenjalne glave | Maks. premer obdelave | Maks. dolžina obdelave |
|---|---|---|---|
Najbolje prodajan stroj
QUICK TURN |
6″ to 21″ | Φ280 mm do Φ580 mm | 340 mm do 2080 mm |
Cenovno ugoden model
QTE |
6″ to 10″ | Φ350 mm do Φ390 mm | 285 mm do 1063 mm |
Kompaktni 2-osni stroji
QT-PRIMOS |
5″ to 8″ | Φ180 mm do Φ250 mm | 200 mm do 264 mm |
Začetni model
QT-COMPACT |
6″ to 10″ | Φ340 mm | 553 mm do 1046,5 mm |
Stroj z revolverjem za težko obdelavo
SLANT TURN |
18″ to 24″ | Φ910 mm | 1016 mm do 4100 mm |
Stroji z ravno posteljo
| Serija stroja | Velikost std. vpenjalne glave | Maks. premer obdelave | Maks. dolžina obdelave |
|---|---|---|---|
Stroj z ravno posteljo za težko obdelavo (srednje velikosti)
TURNING CENTER |
12″ | Φ580 mm | 2080 mm / 2985 mm |
Stroj z ravno posteljo za težko obdelavo (velike velikosti)
POWER MASTER |
15″ | Φ1000 mm | 1012 mm |
| Φ580 mm | 4005 mm |
CNC stružnice z 2 simetričnima vretenoma
| Serija stroja | Velikost std. vpenjalne glave | Maks. premer obdelave | Maks. dolžina obdelave |
|---|---|---|---|
Rezkanje 2 vreteni in 2 revolverja
MULTIPLEX W |
8″ | Φ320 mm | 180 mm |
| 10″ | Φ430 mm | 225 mm | |
2 vreteni in 2 revolverja
DUAL TURN 200 |
8″ | Φ320 mm | 150 mm |
Rezkanje 2 vreteni in 3 revolverji
HQR NEO |
8″ / 10″ | Φ320 mm | 860 mm |
Rezkanje 2 vreteni in zgornji/spodnji revolver
HQR |
6″ | Φ300 mm | 620 mm |
| 8″ to 10″ | Φ344 mm | 860 mm / 1325 mm |
Vertikalne CNC stružnice
| Serija stroja | Velikost std. vpenjalne glave | Maks. premer obdelave | Maks. dolžina obdelave |
|---|---|---|---|
| Vertikalni stružni centri Zrcalni model MEGA TURN |
12″ to Φ1500 mm | Φ500 mm do Φ1650 mm | 462 mm do 900 mm |
Vertikalni obdelovalni centri
Širok nabor specifikacij vključno s stroji opremljeni z #30 vretenom za kompakten izkoristek prostora, #40 vretenom za visoko-hitrostno obdelavo in #50 vretenom za visok navor in težko obdelavo. Predlagali vam bomo stroj, ki je najbolj primeren za vašo proizvodnjo.
Vertikalni obdelovalni stroji
| Serija stroja | Vpetje vretena | Std. vrtljaji vretena | Velikost mize |
|---|---|---|---|
Najbolj prodajano
VCN |
BT40 | 12000 min-1 (rpm) | 900 mm × 460 mm / 1300 mm × 600 mm |
| BT40 | 8000 min-1 (rpm) | 1300 mm × 550 mm / 1740 mm × 700 mm | |
Stroškovno učinkovit model
VCE |
CAT no.40 | 12000 min-1 (rpm) | 1050 mm × 500 mm / 1300 mm × 600 mm |
| Visoka togost in navor Za zahtevno obdelavo MTV |
BT50 | 6000 min-1 (rpm) | 1300 mm × 550 mm do 3240 mm × 810 mm |
| Fiksna miza Prihranek prostora VTC |
BT40 | 12000 min-1 (rpm) | 2300 mm × 530 mm |
| Fiksna miza Dolgi obdelovanci Ultra hiter SVC |
BT40 | 15000 min-1 (rpm) | 3400 mm × 510 mm / 5400 mm × 510 mm |
Dvo-steberni obdelovalni centri
| Serija stroja | Vpetje vretena | Std. vrtljaji vretena | Velikost mize |
|---|---|---|---|
| Dvo-steberni Visoka natančnost in produktivnost BT-40 FJV (No.40) |
BT40 | 12000 min-1 (rpm) | 800 mm × 460 mm / 1200 mm × 550 mm |
| Dvo-steberni Visoka natančnost in produktivnost BT-50 FJV (No.50) |
BT50 | 10000 min-1 (rpm) | 1740 mm × 750 mm do 4000 mm × 2000 mm |
| Dvo-steberni Visoka natančnost in produktivnost 5-stranska obdelava FJV 5 Face |
BT50 | 10000 min-1 (rpm) | 1740 mm × 750 mm do 4000 mm × 2000 mm |
| 5-stranska dvo-steberna obdelava Visok navor Kotna glava FJW |
BT50 | 6000 min-1 (rpm) | 4000 mm × 2000 mm |
| 5-stranska dvo-steberna obdelava Univerzalna glava Simultano 5-osen VERSATECH |
BT50 | 8000 min-1 (rpm) | 3000 mm × 2750 mm × H1750 mm do 10000 mm × 3750 mm × H1750 mm |
Horizontalni obdelovalni centri
Širok nabor modelov za pokrivanje vaših proizvodnih potreb. Od velikega števila različnih obdelovancev in majhnih serij do masovne proizvodnje. Poleg visoke-hitrosti in natančnosti obdelave NEO serija izboljšuje tudi vpliv stroja na okolje in zagotavlja učinkovitejšo obdelavo.
Horizontalni obdelovalni centri
| Serija stroja | Velikost palete | Vpetje vretena | Std. vrtljaji vretena | Maks. dimenzije obdelovanca |
|---|---|---|---|---|
Okolju prijazen
HCN NEO |
400 mm × 400 mm / 500 mm × 500 mm | BT40 | 12000 min-1 (rpm) | Φ630 mm × 900 mm / Φ800 mm × 1000 mm |
| 630 mm × 630 mm | BT50 | 10000 min-1 (rpm) | Φ1050 mm × 1300 mm | |
Najbolje prodajan stroj
HCN |
do 500 mm × 500 mm | BT40 / BT50 | 10000 min-1 (rpm) do 12000 min-1 (rpm) | Φ630 mm × 900 mm do Φ900 mm × 1000 mm |
| od 800 mm × 800 mm | BT50 | 10000 min-1 (rpm) | Φ1450 mm × 1450 mm do Φ2400 mm × 2000 mm | |
Obdelava zahtevnih materialov Visoka učinkovita obdelava
MEGA |
800 mm × 800 mm | BT50 | 4000 min-1 (rpm) | Φ1450 mm × 1450 mm |
Pinola Veliki obdelovanci
HCN-Q |
1250 mm × 1000 mm do 1600 mm × 1250 mm | BT50 | 3000 min-1 (rpm) | Φ2350 mm × 1800 mm do Φ3000 mm × 2400 mm |
Ultra-visoka natančnost
µ |
800 mm × 800 mm | BT50 | 10000 min-1 (rpm) | Φ2050 mm × 1450 mm |
Stroji za masovno proizvodnjo
| Serija stroja | Velikost palete | Vpetje vretena | Std. vrtljaji vretena | Maks. dimenzije obdelovanca |
|---|---|---|---|---|
Masovna proizvodnja Varčuje s prostorom
FF |
500 mm × 500 mm | BT40 | 12000 min-1 (rpm) | Φ720 mm × 715 mm / Φ720 mm × 870 mm |
| 500 mm × 500 mm | BT50 | 10000 min-1 (rpm) | Φ720 mm × 870 mm | |
Linijska masovna proizvodnja Palete 400 × 400 mm
UN |
400 mm × 400 mm | BT30 | 20000 min-1 (rpm) | Φ600 mm × 500 mm (Horizontalno) |
| Φ600 mm × 450 mm (Vertikalno) |
Laserji
Omogočajo visoko natančno in učinkovito obdelavo za različne industrije. Podpirajo različne procese kot so rezanje, vrtanje, vrezovanje navoje v plošče in dolge cevi, ter prispevajo k dvigu učinkovitosti in kakovosti proizvodnjega procesa.
Premične mize
| Serija stroja | Maks. rezanje levo/desno | Maks. dolžina | Moč laserja |
|---|---|---|---|
| Varčuje s prostorom Enostavno dostopen Fiber laser STX |
1250 mm | 2500 mm | 2.0 kW / 3.0 kW |
| 1525 mm | 3050 mm | 2.0 kW / 3.0 kW |
Flying optics / paletni menjalec
| Serija stroja | Velikost stolpca | Maks. rezanje levo/desno | Maks. dolžina | Moč laserja |
|---|---|---|---|---|
| Cenovno ugoden model Fiber laser OPTIPLEX Ez |
3658 mm × 10516 mm | 1525 mm | 3050 mm | 4.0 kW / 6.0 kW |
| 3454 mm × 13387 mm | 2050 mm | 4120 mm | 4.0 kW / 6.0 kW | |
| Visoka hitrost za tanke materiale Visoka kakovost reza debelih materialov Fiber laser OPTIPLEX NEO |
3658 mm × 9780 mm | 1525 mm | 3050 mm | 4.0 kW / 7.0 kW / 10.0 kW / 15.0 kW / 20.0 kW |
| 3454 mm × 12672 mm | 2050 mm | 4120 mm | 4.0 kW / 7.0 kW / 10.0 kW / 15.0 kW / 20.0 kW |
Rezanje cevi in profilov (3D Laser)
| Serija stroja | Maks. rezanje (okroglo) | Maks. rezanje (kvadrat) | Maks. dolžina (naklad) | Moč laserja |
|---|---|---|---|---|
| Dolge cevi in strukturni materiali Fiber laser FG-220 |
Φ220 mm | 152 mm × 152 mm | 8150 mm Opcija: do 12350 mm |
4.0 kW |
| Dolge cevi in strukturni materiali Fiber laser FG-400 NEO |
Φ406 mm | 305 mm × 305 mm | 8080 mm Opcija: do 15180 mm |
4.0 kW |
Rezanje cevi in profilov
| Serija stroja | Maks. rezanje (okroglo) | Maks. rezanje (kvadrat) | Maks. dolžina (naklad) | Moč laserja |
|---|---|---|---|---|
| Visoka hitrost rezanja dolgih cevi Fiber laser FT-150 NEO |
Φ152 mm | 125 mm × 125 mm | 6500 mm Opcija: do 8000 mm |
3.0 kW |
Aditivna proizvodnja
Napredne aditivne proizvodnje tehnologije (AM) so integrirane v več-opravilnostne stroja in simultane 5-osne obdelovalne centre. Mazakova AM serija preoblikuje proizvodnji proces. Nanaša različne matriale na bazni material za povečano fleksibilnost in uporabnost.
Varjenje z mehanskim trenjem (FSW)
Varjenje z mehanskim trenjem (FSW) je proces združevanja, ki uporablja energijo trenja generirano z rotirajočim orodjem, da združi dve kovinski plošči. Mazak je razvil svojo lastno FSW tehnologijo, ki se jo uporablja kot inovativno možnost pri minimiziranju EV komponent in izboljšanju obstojnosti tesnenja hladilnih elementov.
Avtomatizacijski sistemi
Celovita ponudba avtomatiziranih sistemov, prilagojenih obsegu proizvodnje in tipu izdelka
Mazak ponuja širok nabor transportnih naprav, prilagojenih vašim strojem in proizvodnim metodam. Za stranke, ki potrebujejo bolj kompleksen avtomatizacijski sistem, vam bomo individualno predlagali optimalno rešitev za vsak posamezen del proizvodnega procesa.
